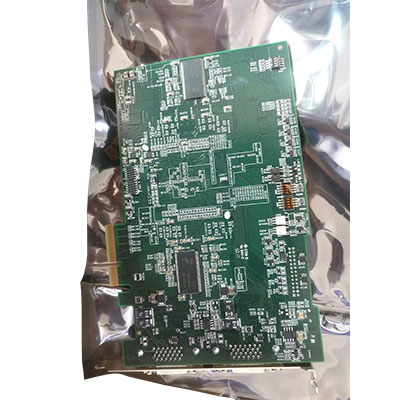

品名:圖像采集卡

型號:PCIe-CPL64

品牌: 凌華

規格

■ 視頻輸入 Camera Link LVDS差分信號

雙通道“base”配置：使用2個MDR26針腳連接器

Cameralink像素時鐘最高達：85MHz

支持PoCL和標準Camera Link接口卡和自動檢測

■ 相機控制 LVDS相機控制：2個MDR26針腳連接器間的CC1至CC4控制信號

■ 外部信號輸入 外部RS422有A，B，Z相差分信號用于編碼器輸入

2通道TTL電平級線/面觸發輸入

2通道TTL電平級線觸發啟動輸入

2通道TTL電平級暴光輸出

線觸發旁路輸出（僅適用于編碼器模式）

4通道數字輸入，4通道數字輸出

■ Camera Link 供電（PoCL） 每通道電源線輸出：DC +12V，最大1A過流保護功能，自動檢測非PoCL線纜或PoCL相機連接

■ 規格 兼容PCI Express x4

■ 尺寸 167.65 x 111.15 mm（寬x長）

■ 工作環境 工作溫度：0˚C至+55˚C

                 相對濕度：5%至90% RHNC

■ 存儲環境 存儲溫度：0˚C至 +70˚C

                相對濕度：0%至95% RHNC

■ 電源要求 +12 V最大0.5 A，+3.3 V最大1.6 A
